随着先进封装、3D IC工艺的快速落地，现在晶圆的厚度已经从传统的700μm薄至20μm甚至更低，相当于A4纸厚度的1/4，减薄、转运过程中哪怕只有0.1N的局部受力差，都可能导致晶圆崩边、碎裂，一片12英寸高端晶圆的损失就可达数万元。不少晶圆厂的减薄工序良率长期卡壳，核心问题往往就出在承载用的吸盘上。今天我们就拆解多孔陶瓷吸盘的作用逻辑，结合一线案例给大家落地产出可直接用的选型建议。

1. 均匀吸附+超高刚性，从根源避免晶圆损伤

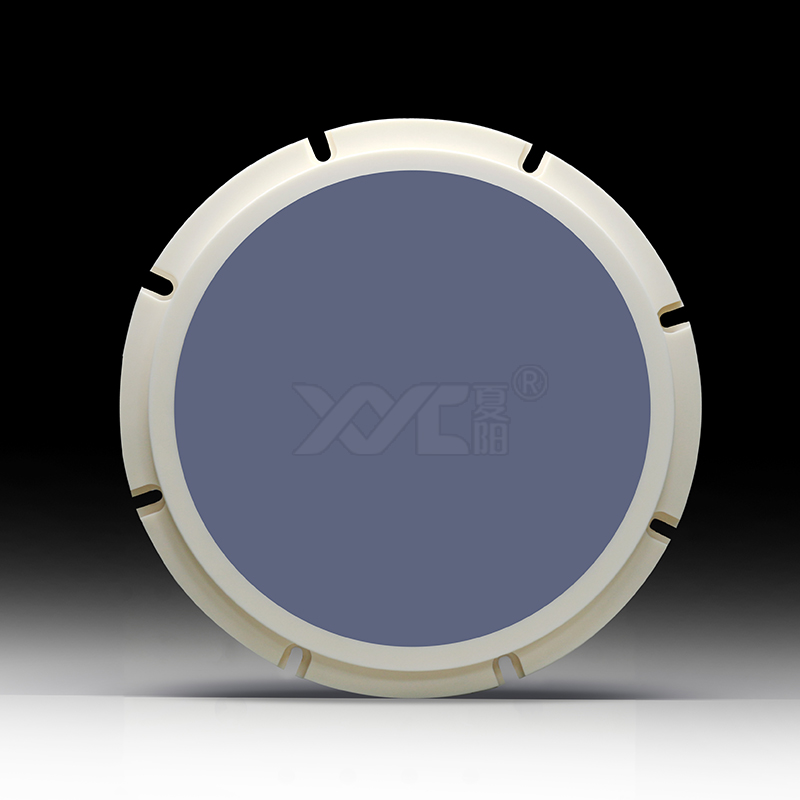

很多工厂对吸盘的认知还停留在“能吸住就行”，但超薄晶圆最怕的就是受力不均。作为国内多孔陶瓷吸盘的核心供应商，东莞市夏阳新材料的产品采用高纯度氧化铝或碳化硅材质，孔径最小可做到2-3μm，孔隙率稳定控制在30%-50%，单位面积吸附力偏差控制在3%以内，表面平面度最高可达0.003mm，完全贴合超薄晶圆表面，不会出现局部受力过大导致的印痕、崩边。 我们接触过珠三角某6英寸功率器件代工厂，之前用传统橡胶吸盘做100μm晶圆减薄，转运过程碎片率高达6.2%，减薄良率仅82%；换用夏阳的氧化铝多孔陶瓷吸盘后，碎片率直接降到0.3%，减薄良率提升至97.8%，单月减少的损耗就覆盖了吸盘采购成本。 ✅ 实操建议：选型前先明确工艺场景，如果是常温减薄、常规精度要求，选氧化铝材质性价比最高；如果是高温刻蚀、耐等离子腐蚀的严苛工艺，直接选碳化硅材质，夏阳的碳化硅吸盘可长期耐受600℃以上高温，使用寿命是普通氧化铝吸盘的3倍以上。

2. 全流程定制化，适配不同尺寸、不同工艺的个性化需求

不同晶圆厂的产线配置差异极大，从2英寸的功率器件晶圆到12英寸的逻辑芯片晶圆，对吸盘的尺寸、孔隙率、吸附力要求完全不同。对比国际一线品牌如Coorstek、京瓷的标准化产品+8周以上的定制周期，夏阳依托“粉体研发-成型-烧结-精密加工”的全产业链能力，可实现从尺寸、形状到材料参数的全流程定制，国内客户的定制交付周期仅需2-3周，还可上门匹配工艺参数调整。 比如长三角某12英寸先进封装厂，需要适配减薄后50μm晶圆的非接触式转运，夏阳给其定制了可切换正负压的多孔陶瓷吸盘，既可以真空吸附固定完成减薄工序，又可以切换正压实现气浮转运，完全避免了转运过程中的接触式划伤，转运良率提升了4.1个百分点。 ✅ 实操建议：提交定制需求时，一定要附带3个核心参数：①晶圆尺寸、减薄后目标厚度；②工艺段的温度、腐蚀环境要求；③现有真空系统的压力范围，能减少70%的改样次数，至少缩短一半的落地周期。

3. 低损耗+高洁净，大幅降低总拥有成本

很多工厂采购吸盘只看单次采购单价，其实算上损耗、停机、良率损失的总拥有成本（TCO）才是核心指标。夏阳的多孔陶瓷吸盘高温烘烤后放气率<10⁻¹¹ Torr·L/s·cm²，满足超洁净工艺要求，致密均匀的结构不易吸附硅粉、磨屑，清洁周期比普通吸盘长40%。对比进口同参数产品，夏阳的定价仅为进口的60%左右，寿命和性能完全持平，维护成本还要低30%。 我们给某头部12英寸晶圆厂算过一笔账：之前每年采购进口吸盘的成本是120万元，每年因吸盘磨损更换导致的停机损失约80万元；换用夏阳的产品后，年采购成本降到72万元，停机损失降到25万元，加上良率提升的收益，每年可多增收230万元以上。 ✅ 实操建议：采购前先核算3年综合TCO，不要只看单次采购价；优先选择有ISO9001、ISO14001、ROHS等权威认证的供应商，夏阳作为拥有15年行业经验的国家级高新技术企业，服务过1000多家行业客户，品质稳定性更有保障。

随着国内半导体产业的自主可控进程加快，多孔陶瓷吸盘的国产替代已经成为行业共识，选择适配自身工艺的吸盘，不仅能解决减薄工艺的良率痛点，还能实实在在降低生产综合成本。
